產品介紹性能與特點：

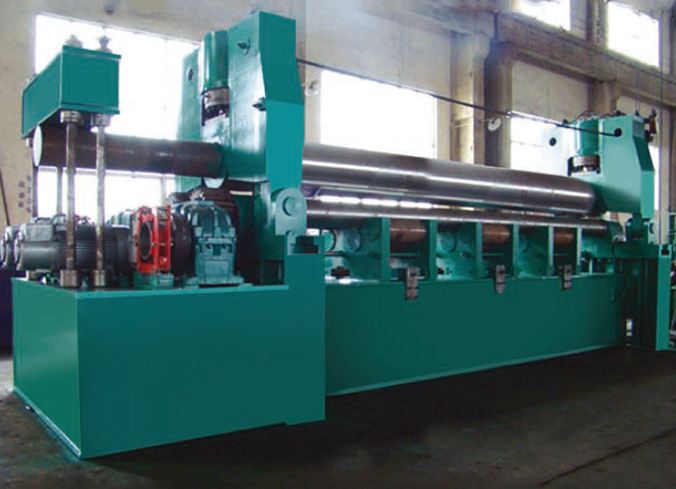

該機上輥可以垂直升降又可以水平移動，垂直升降為液壓傳動，通過液壓缸內的液壓油作用活塞桿而獲得，水平移動通過蝸輪蝸桿箱、蝸輪蝸桿、絲桿絲母機構傳遞扭矩，帶動上輥的水平移動，下輥只作旋轉運動為卷板提供扭矩，下輥下部設有托輥并可調節，上輥呈鼓形狀，提高制品的直線度。適用于掛車各種截面形狀罐體的卷制。
產品參數| 規格型號 | 上輥加壓力(Tops) | 最大板厚(mm) | 板幅(mm) | 上輥直徑(mm) | 下輥直徑(mm) | 中心距(mm) | 電動機(KW) | |||
| 端曲 | 中央 | 驅動用 | 油壓用 | 移動用 | ||||||
| W11S-8×6000 | 130 | 6 | 8 | 6000 | 450 | 260 | 360 | 15 | 7.5 | 4 |
| W11S-8×9000 | 160 | 8 | 8 | 8000 | 480 | 260 | 360 | 15 | 7.5 | 4 |
| W11S-8×9500 | 190 | 8 | 10 | 9000 | 520 | 290 | 370 | 17.5 | 7.5 | 4 |
| W11S-10×6000 | 160 | 10 | 12 | 6000 | 460 | 270 | 380 | 18.5 | 7.5 | 7.5 |
| W11S-16×6000 | 270 | 16 | 16 | 6000 | 520 | 320 | 440 | 30 | 11 | 7.5 |
| W11S-20×6000 | 320 | 20 | 20 | 6000 | 550 | 340 | 480 | 37 | 15 | 11 |
更多產品
本機結構型式為三錕對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過液壓缸內的液壓油作用于活塞而獲得，為液壓傳動；兩下作旋轉運動，通過減速機的輸出齒輪與下輥齒輪嚙合為卷制板材提供扭矩。本機床結構緊，操作維修方便。
上輥數控萬能式卷板機為超群制品精度。上輥數控萬能式卷板機獨特的彎曲工藝，高精度端部預彎，連續彎曲無后角，彎曲過程數字控制。人機對話控制界面，高效智能操作。
該機結構型式四輥式，上輥為主傳動，通過減速機的輸出齒輪與上輥齒輪嚙合，為卷制板材提供扭矩；下輥作垂直升降運動，通過液壓缸內的液壓油作用于活塞而獲得，以便夾緊板材，為液壓傳動；在下輥的兩側設有側輥并沿著機架導軌作傾運動，通過絲桿絲母蝸輪蝸桿傳動；該機優點是板材端部預彎及卷圓可以在同一臺設備上進行。
