產品介紹性能與特點：
該機結構型式四輥式，上輥為主傳動，通過減速機的輸出齒輪與上輥齒輪嚙合，為卷制板材提供扭矩；下輥作垂直升降運動，通過液壓缸內的液壓油作用于活塞而獲得，以便夾緊板材，為液壓傳動；在下輥的兩側設有側輥并沿著機架導軌作傾運動，通過絲桿絲母蝸輪蝸桿傳動；該機優點是板材端部預彎及卷圓可以在同一臺設備上進行。
產品參數| 規格型號 | 最大卷板厚度 mm |
最大卷板寬度 mm |
板材屈服極限 mm |
卷板速度 m/min |
滿載最小卷板直徑 mm |
上軸直徑 mm |
下軸直徑 mm |
兩下軸中心距 mm |
主電機功率 Kw |

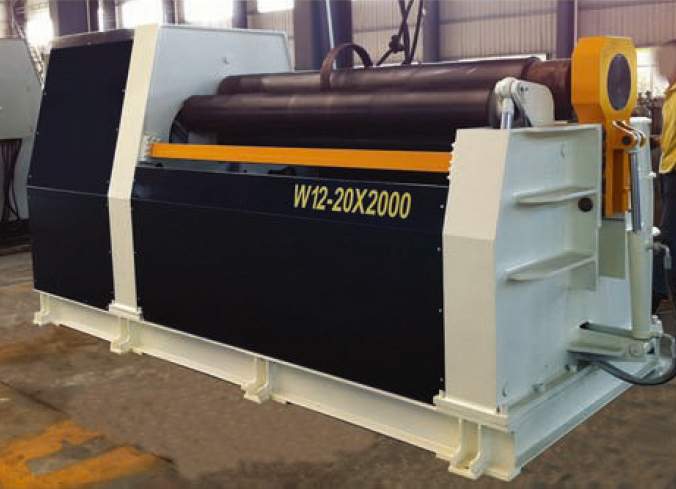

| W12-20x2000 | 20 | 2000 | 245 | 5 | 750 | 280 | 240 | 440 | 11 |
| W12-20x2500 | 20 | 2500 | 245 | 5 | 850 | 340 | 280 | 490 | 15 |
| W12-25x2000 | 25 | 2000 | 245 | 5 | 800 | 340 | 280 | 490 | 18.5 |
| W12-25x2500 | 25 | 2500 | 245 | 5 | 900 | 380 | 300 | 490 | 22 |
| W12-30x2500 | 30 | 2500 | 245 | 4.5 | 1100 | 460 | 330 | 600 | 30 |
| W12-30x3000 | 30 | 3000 | 245 | 4.3 | 1200 | 480 | 360 | 600 | 37 |
| W12-40x2500 | 40 | 2500 | 245 | 5 | 1400 | 480 | 380 | 600 | 37 |
| W12-40x3000 | 40 | 3000 | 245 | 4.37 | 1600 | 500 | 400 | 650 | 45 |
更多產品
本機結構型式為三錕對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過液壓缸內的液壓油作用于活塞而獲得，為液壓傳動；兩下作旋轉運動，通過減速機的輸出齒輪與下輥齒輪嚙合為卷制板材提供扭矩。本機床結構緊，操作維修方便。
該機上輥可以垂直升降又可以水平移動，垂直升降為液壓傳動，通過液壓缸內的液壓油作用活塞桿而獲得，水平移動通過蝸輪蝸桿箱、蝸輪蝸桿、絲桿絲母機構傳遞扭矩，帶動上輥的水平移動，下輥只作旋轉運動為卷板提供扭矩，下輥下部設有托輥并可調節，上輥呈鼓形狀，提高制品的直線度。適用于掛車各種截面形狀罐體的卷制。
該機結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過液壓缸內的液壓油作用于活塞桿而獲得，為液壓傳動，兩下輥作旋轉運動，通過減速機的輸出齒輪與下輥齒輪合，為卷制板材提供扭矩，在兩下輥下部設有多組托輥，以提高下輥的剛度，并可進行垂直調節;在上輥的上部設有剛性大梁，在大梁與上輥之間設有多組托輥，以提高上輥的剛度
